產品參數為電性能參數
型號 | PT-GD304 |
角度范圍 | ±15° |
臺面尺寸 | 160×160mm |
傳動比 | 402∶1 |
旋轉中心高 | 139 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 57BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化發(fā)黑 |
中心承載 | 30kg |
重量 | 10.7kg |
分辨率 |
≈0.007°≈25″（無細分） |
旋轉中心精度 | 0.03 mm |
速度 | 10°/sec |
重復定位精度 | ±3″ |
定位精度（選配光柵） | ±8″ |
空回 | ±3″ |
丟步 | 2″ |

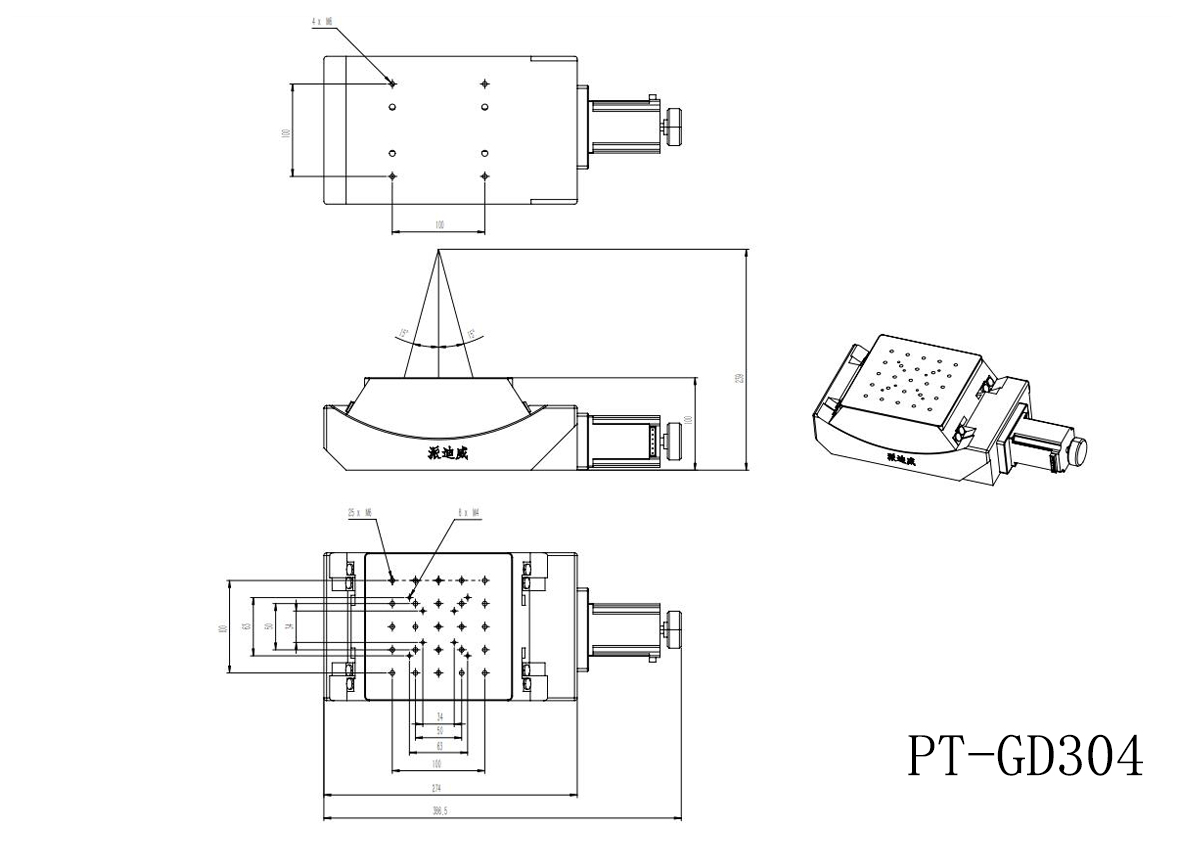

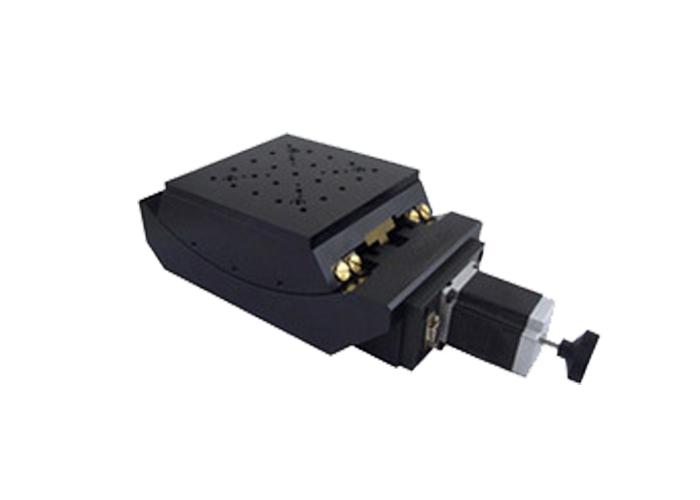

精密型電動角位臺（蝸輪蝸桿）: PT-GD304
產品特性：
※標配步進電機，運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以正向和反向旋轉且空回小
※設計精巧的消空回結構，可調整長期使用造成的空回間隙
※特殊的結構設計，角位臺臺面極低的偏擺和傾斜，使運動更加平穩(wěn)
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過高品質彈性聯軸節(jié)連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
※電動角位臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
※電動角位臺成對設計,可疊加,可單獨使用,兩種旋轉半徑精心設計,疊加后可繞一共點兩維正交旋轉
※具有限位功能，初始零位功能，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
