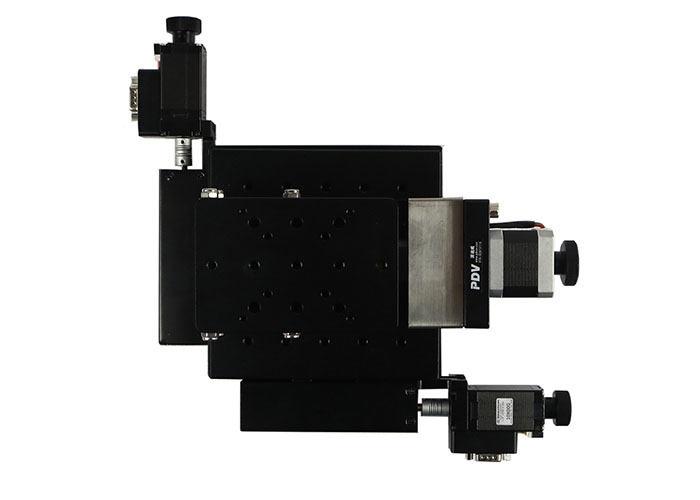

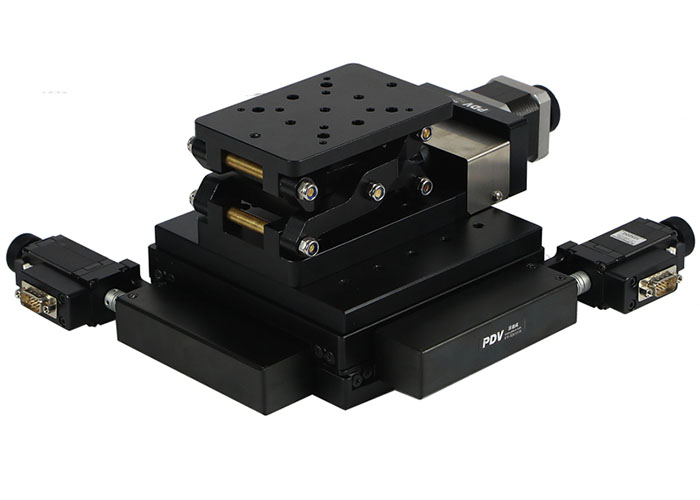

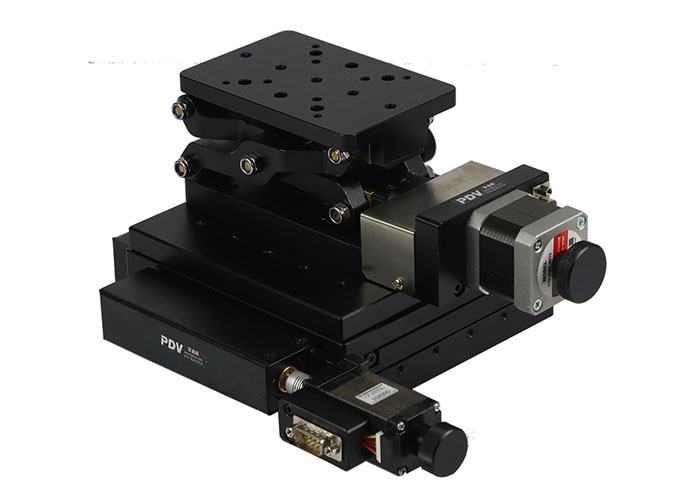

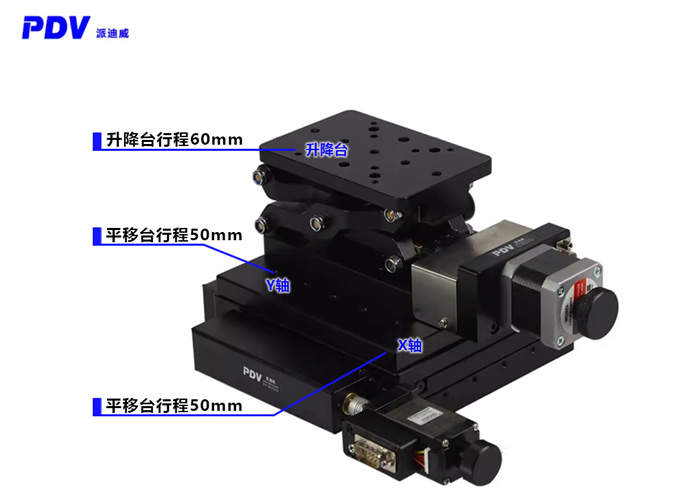

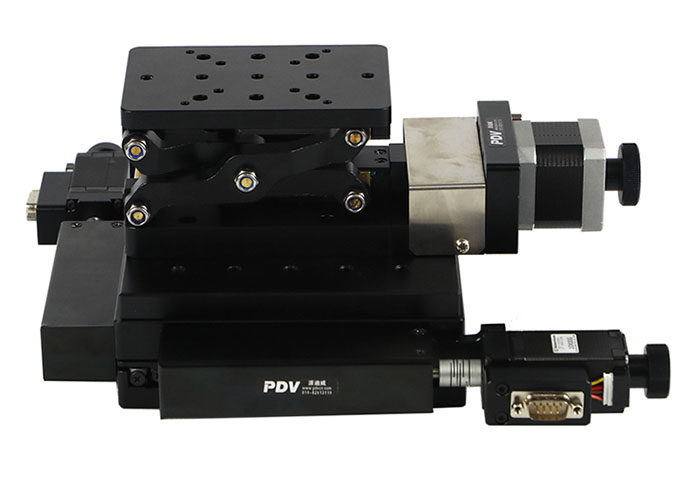

電動整體平移臺PT-XY50，電動升降臺PT-GD401 組合而成。
產品型號 | PT-XY50 | 產品型號 | PT-GD401 | |
結 構 描 述 | X，Y軸行程 | 50 mm | 行程 | 60 mm |
臺面尺寸 | 155×155mm | 臺面尺寸 | 120mm×80mm | |
螺桿規格 | 自加工絲桿副 | 驅動機構 | 精研絲杠副 | |
導軌 | 高級交叉滾柱導軌 | 導軌形式 | 滑動導軌 | |
步進電機（步距角） | 國產普通28（1.8°）電機 | 步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | 主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | 表面處理 | 陽極氧化發黑 | |
臺面承載 | 10 | 中心承載 | 5kg | |
重量 | 3.2 | 重量 | 1.15kg | |
精 度 描 述 | 分辨率 | 5μm（無細分） ,0.625μm (8細分） | z小調整量 | 5μ（無細分） 0.25μ（20細分） |
速度 | 6mm /sec | 速度 | /sec | |
重復定位精度 | 40μm | 重復定位精度 | 10μ | |
定位精度（選配光柵） | 50μm | 空回 | 4μ | |
直線度 | 5μm | 丟步 | 3μ | |
運動平行度 | 15μm | |||
俯仰 | 50″ | |||
偏擺 | 25″ | |||
回程間隙 | 2μm | |||
丟步 | 2μm | |||
回程間隙 | 2μm | |||
可加裝光柵尺(G) | ||||

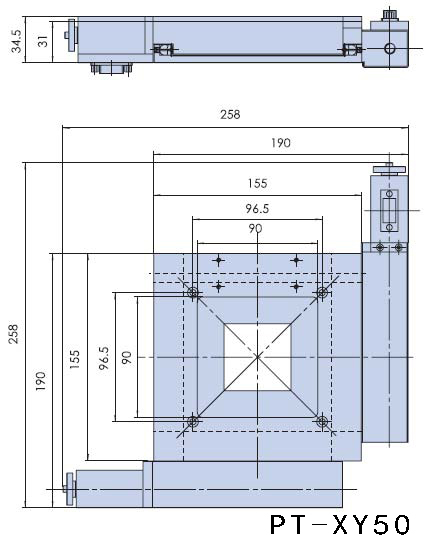

PT-XY50產品尺寸圖：
PT-GD401尺寸圖：
