首頁 > 產品中心 > 高精度電動平臺系列 > 高精度電動旋轉臺
產品參數為電性能參數
| 產品型號 | PT-GD205 | PX110-400 | |
| 結構描述 | 角度范圍 | 360° | 360° |
| 臺面尺寸 | φ300mm | Φ400mm | |
| 傳動比 | 288∶1 | 720:1 | |
| 驅動機構 | 蝸輪和蝸桿機構 | 蝸輪和蝸桿機構 | |
| 導軌形式 | 軸承 | 軸承 | |
| 步進電機(1.8°) | 57BYG | 57BYG | |
| 主體材料 | 鋁合金 | 鋁合金 | |
| 表面處理 | 陽極氧化黑 | 陽極氧化黑 | |
| 中心承載 | 55kg | 75kg | |
| 重量 | 7.9kg | 21kg | |
| 精度描述 | 分辨率 | 0.01°=36″（無細分） 0.0005°=1.8″（20細分） | 0.0025°=9″（無細分） 0.000125°=0.45″（20細分） |
| 速度 | 25°/sec | 5°/sec | |
| 重復定位精度 | 0.005°=3.6″ | 0.002°=3.6″ | |
| 定位精度（選配光柵） | 0.01°=7.2″ | 0.005°=18″ | |
| 端跳精度 | 10μ | 20μ | |
| 空回 | 0.005°=18″ | 0.005°=18″ | |
| 偏心 | 20μ | 30μ | |
| 丟步 | 0.005°=18″ | 0.005°=18″ | |
| 平行度 | 100μ | 120μ | |

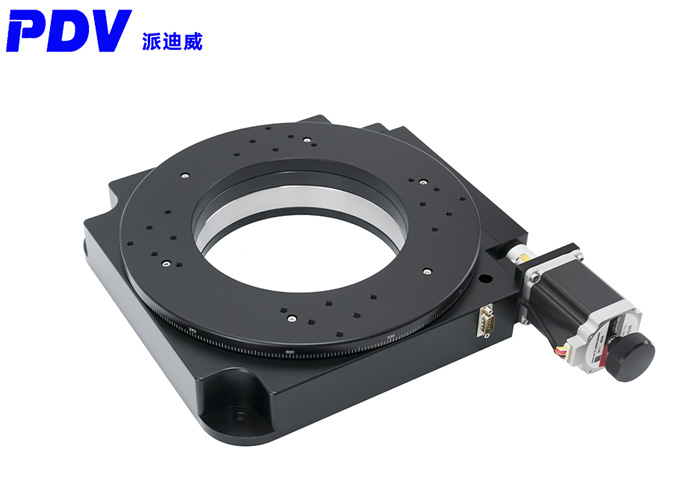

精密型電動旋轉臺（蝸輪蝸桿）：PT-GD205
產品特性：
※標配步進電機使用我公司的運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
※設計精巧的消空回結構，可調整長期使用造成的空回間隙
※特殊的結構設計保證了旋轉臺面低的端跳和偏心，使旋轉運動更加平穩
※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
※電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
※可增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
PT-GD205【300臺面】尺寸圖：
PX110-400【400臺面】尺寸圖：
