產品參數為電性能參數
| 產品型號 | PT-GD130P-50 | PT-GD130P100 | PT-GD130P150 | PT-GD130P200 | PT-GD130P300 | PT-GD130P400 | PT-GD130P500 | |
| 結構描述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm |
| 臺面尺寸 | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 160×130mm | |
| 螺桿規格 | 滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | ||||||
| 導軌 | 支撐型精密線性軸承導軌 | |||||||
| 步進電機(1.8°) | STP-42D3016 | SST59D3300 | ||||||
| 主體材料 | 鋁合金 | |||||||
| 表面處理 | 陽極氧化發黑 | |||||||
| 臺面承載 | 30kg | |||||||
| 重量 | 3.8kg | 4kg | 4.5kg | 4.8kg | 5.5kg | 6.8kg | 7.2kg | |
| 精度描述 | 分辨率 | 20μ（無細分） 1μ（20細分） | 25μ（無細分） 1.25μ（20細分） | |||||
| 速度 | 40mm/sec | 50mm/sec | ||||||
| 重復定位精度 | 5μ | |||||||
| 定位精度（選配光柵） | 8μ | |||||||
| 直線度 | 10μ | 30μ | 60μ | |||||
| 運動平行度 | 10μ | 15μ | 20μ | |||||
| 俯仰 | 80″ | 80″ | 80″ | |||||
| 偏擺 | 60″ | 60″ | 60″ | |||||
| 回程間隙 | 2μ | |||||||
| 丟步 | 3μ | 5μ | ||||||
| 附件描述 | 可加裝失電制動功能 (Z) | |||||||
| 可加裝光柵尺(G) | ||||||||
| 可換裝伺服電機(D) | ||||||||
| 可加裝防塵罩(F) | ||||||||

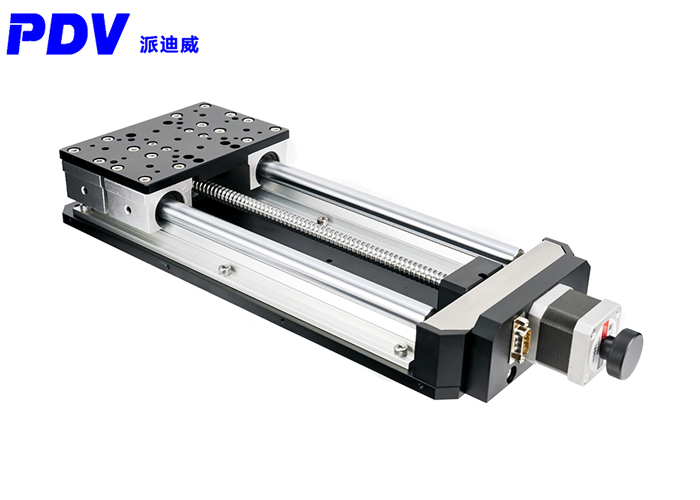

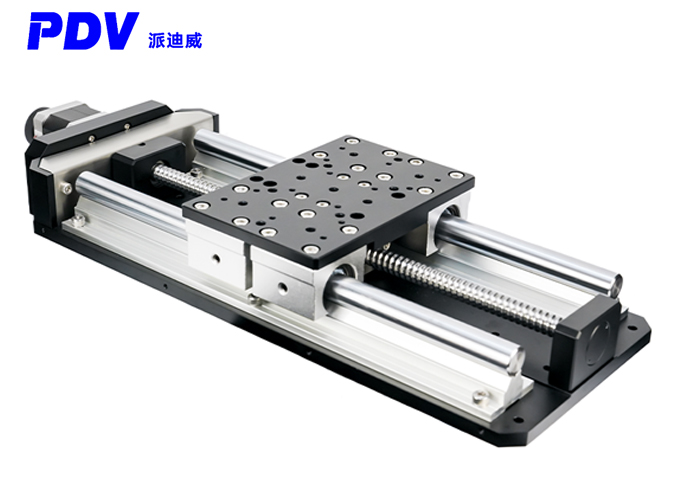

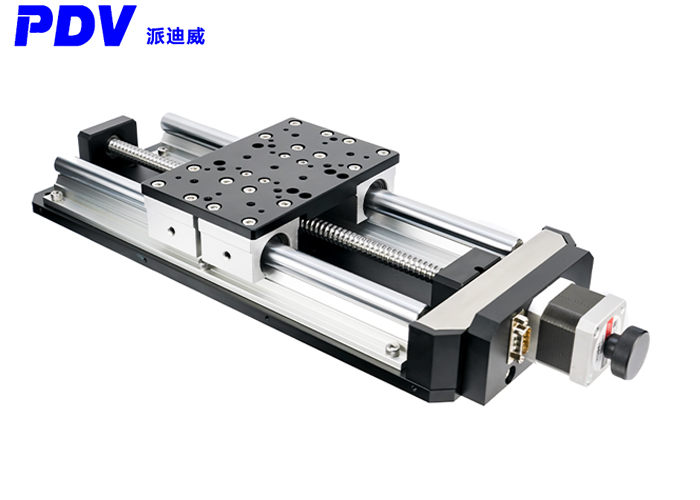

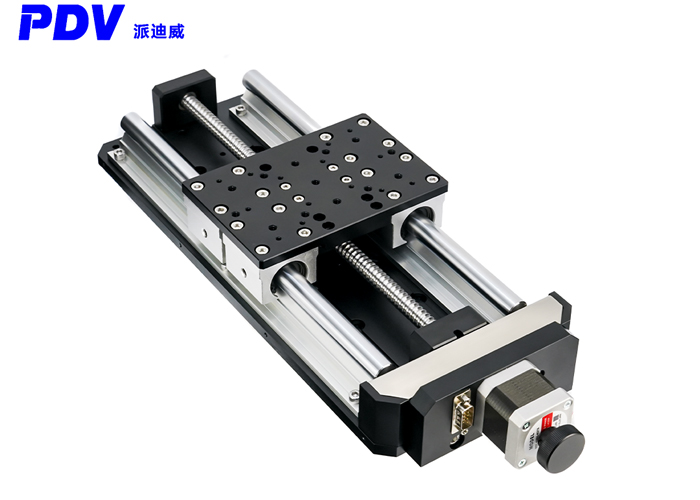

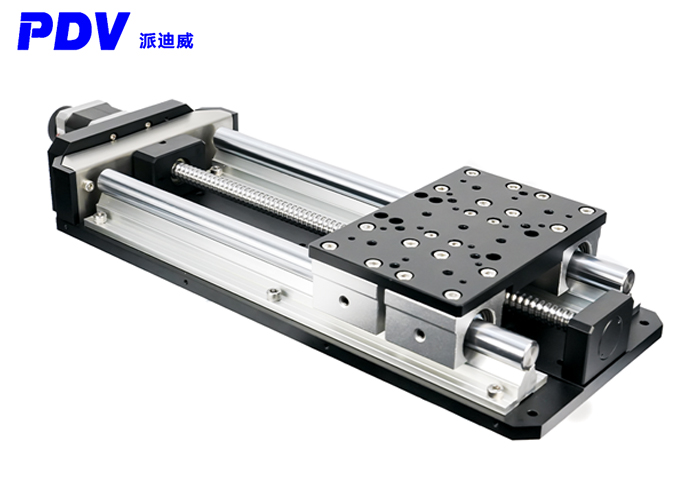

圓導軌電動平移臺：PT-GD130P
產品特性：
※帶支撐圓導軌電移臺采用帶支撐線性軸承作導軌，可以承受更大的負載，穩定性更好，且運行平穩。
※步進電機和滾珠螺桿通過高品質彈性聯軸節連接，消偏性能好，大大降低了偏心擾動且噪音小
※兩端裝有零位和限位開關，方便準確定位和保護產品
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
