產品參數為電性能參數
| 產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
| 結構參數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
| 臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
| 螺桿規格 | 精密滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | |||||||||
| 導軌 | 精密線性滑塊導軌 | ||||||||||
| 步進電機(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
| 主體材料 | 鋁合金 | ||||||||||
| 表面處理 | 陽極氧化發黑 | ||||||||||
| 臺面中心負載 | 30 kg | 50 kg | |||||||||
| 平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
| 精度參數 | 8細分分辨率 | 2.5μm | 3.125μm | ||||||||
| 速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
| 重復定位精度 | 5μm | ||||||||||
| 定位精度（選配光柵） | 8μm | ||||||||||
| 直線度 | 5μm | 6μm | 8μm | ||||||||
| 運動平行度 | 10μm | 15μm | 20μm | ||||||||
| 俯仰 | 25″ | 50″ | 60″ | ||||||||
| 偏擺 | 20″ | 25″ | 30″ | ||||||||
| 回程間隙 | 2μm | ||||||||||
| 丟步運動 | 3μm | 5μm | |||||||||
| 附件描述 | 可加裝失電制動功能(Z) | ||||||||||
| 可加裝光柵尺(G) | |||||||||||
| 可換裝伺服電機(D) | |||||||||||
| 可加裝防塵罩(F) | |||||||||||

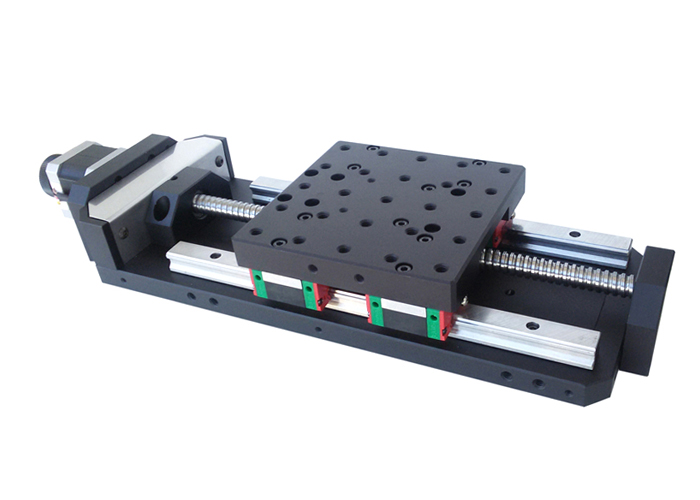

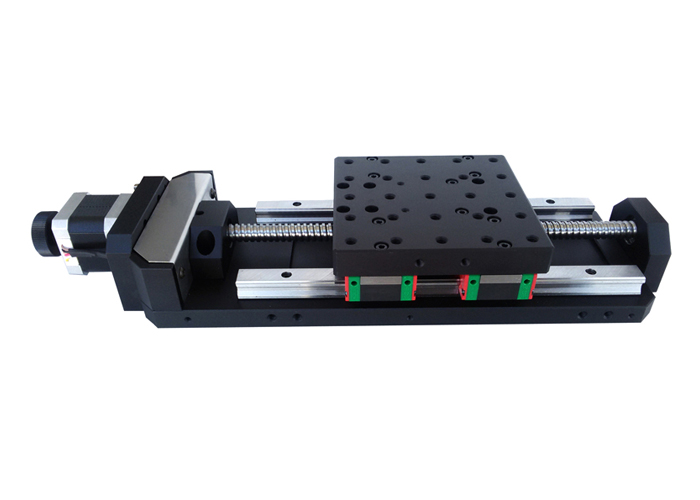

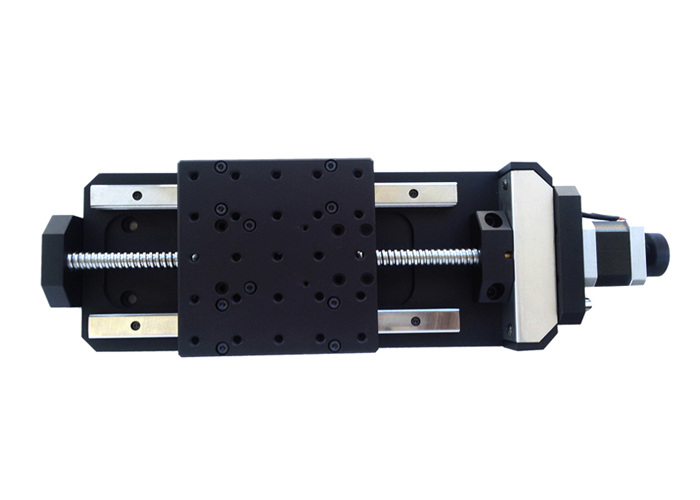

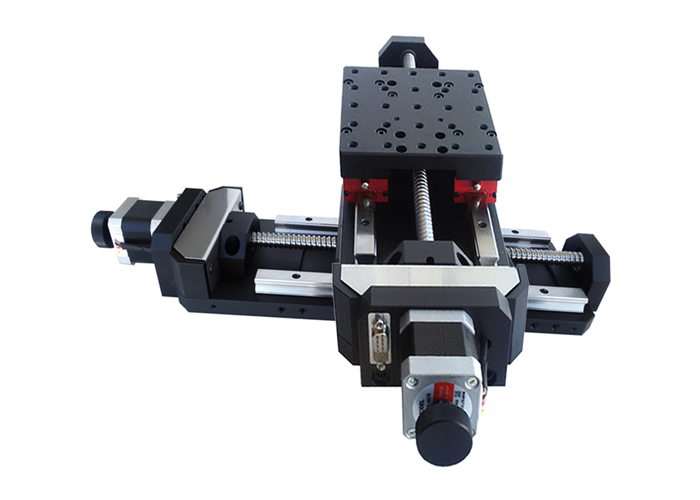

高精度電動平移臺：PT-GD140G
產品特性：
※導軌采用精密線性滑塊導軌（方形，整體與底板連接），運動舒適，承載大，適合單軸重載或多軸組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
※可換裝伺服電機，光柵尺做閉環控制，實現高速重載

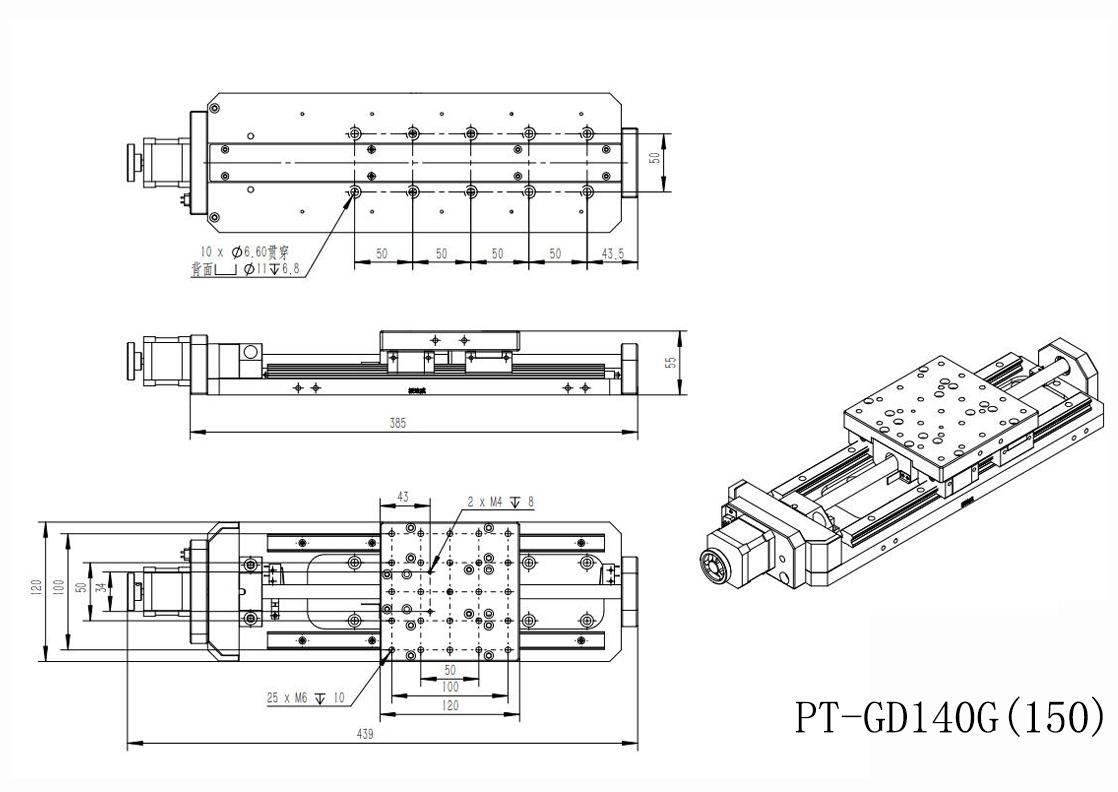

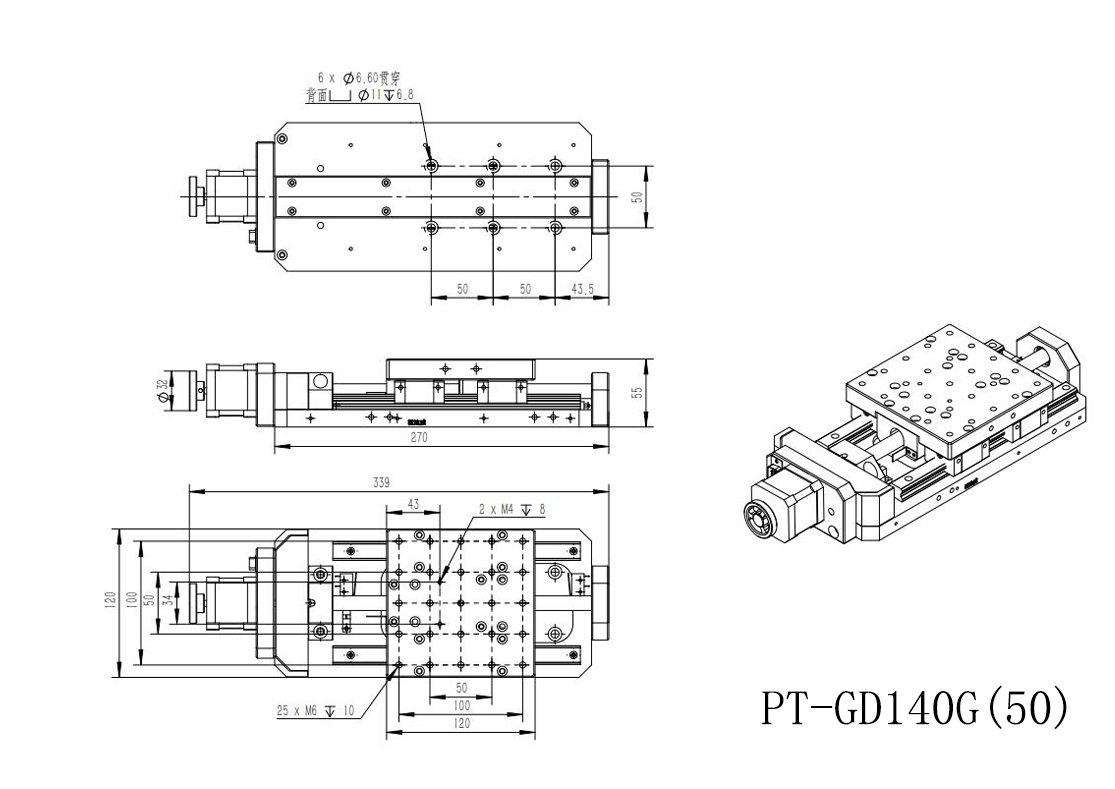

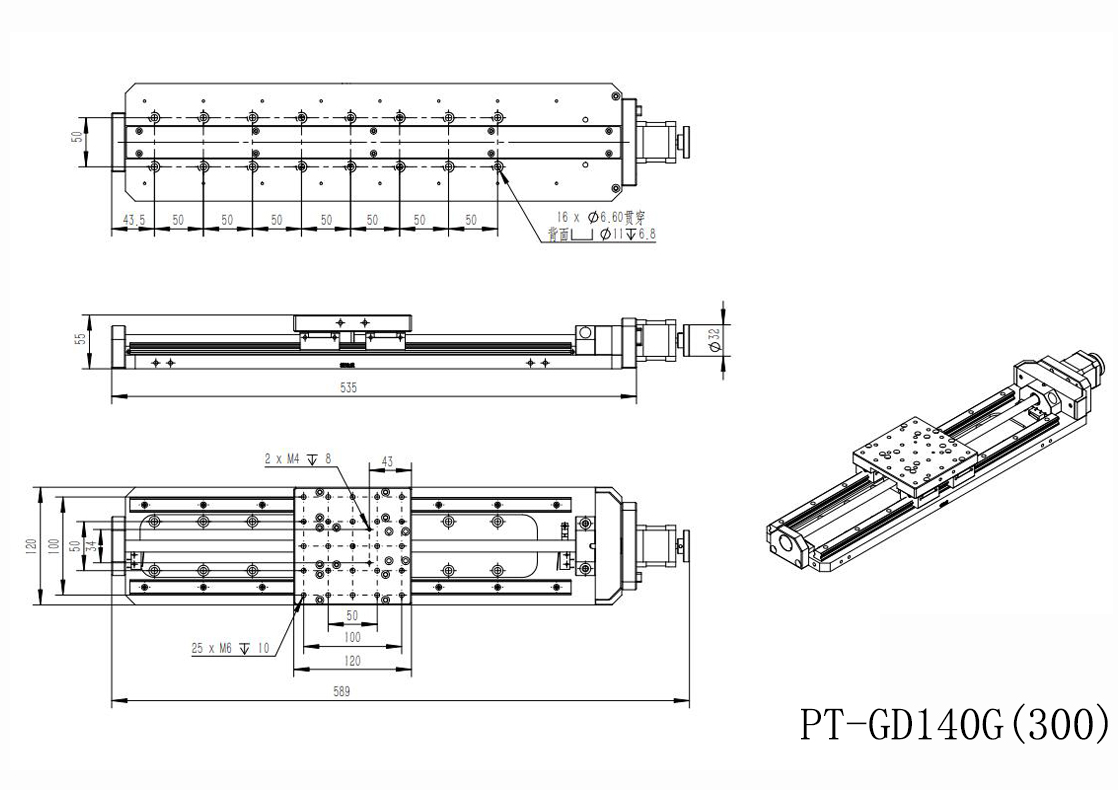

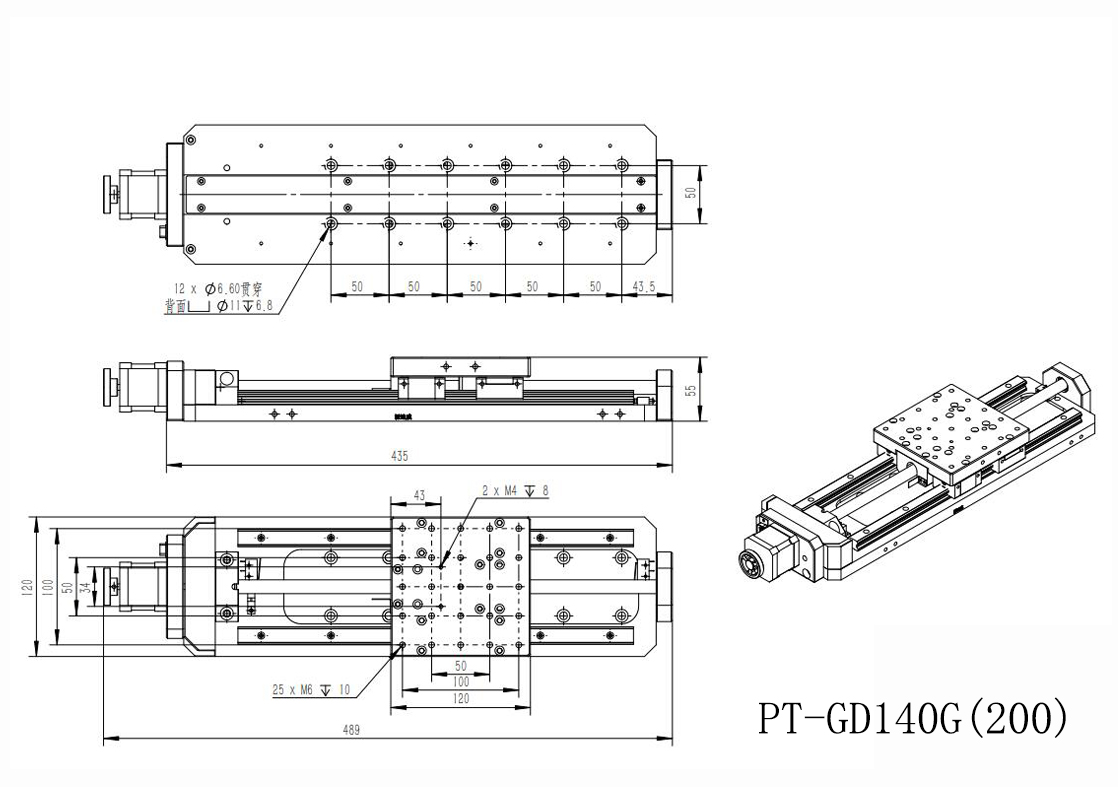

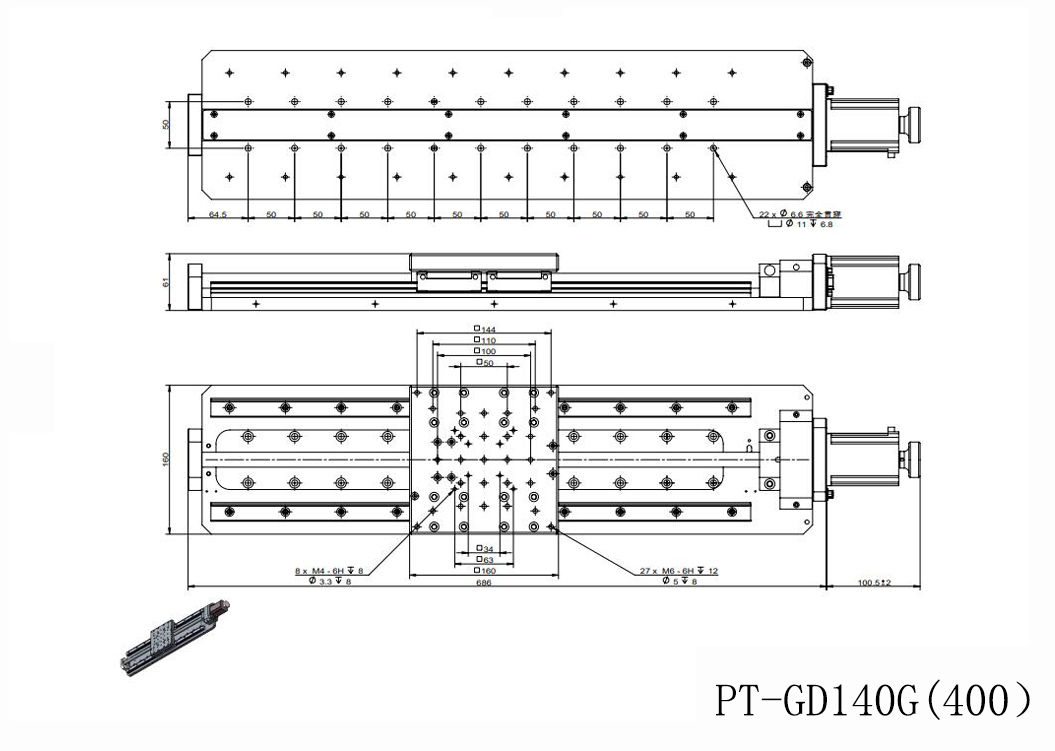

產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
