產品參數：
型號 | PT-SD406M/PT-SD406MUU |
臺面尺寸〔mm〕 | φ40 |
行程〔°〕 | 粗：360 微：±5 |
讀數 | 2 ° |
微分頭讀數 | 約1′24.2″ |
導軌形式 | 滑動導軌 |
主要材料 | 黃銅 |
表面處理 | 黑鉻 |
承載能力〔N〕 | 49.0（5.0kgf） |
承載力矩〔N·m〕 | 0.3 |
扭矩剛度〔″/N·cm〕 | 1.5 |
平行度〔μm〕 | 20 |
偏心量〔μm〕 | 20 |
臺面跳動〔μm〕 | 20 |
自重〔kg〕 | 0.3kg |

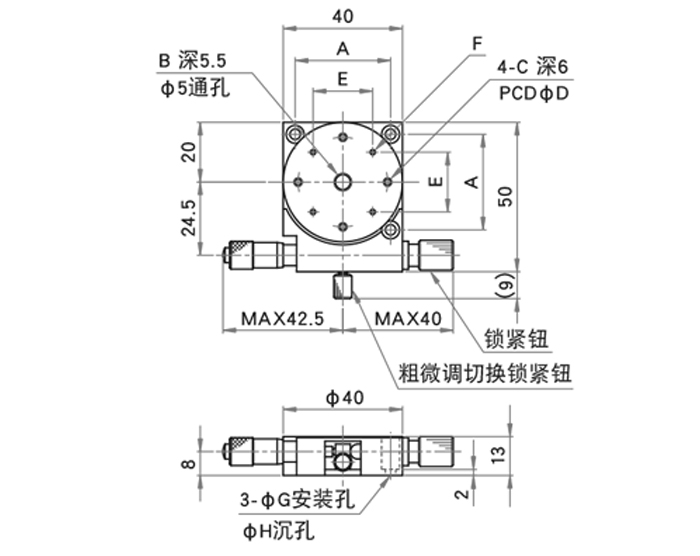

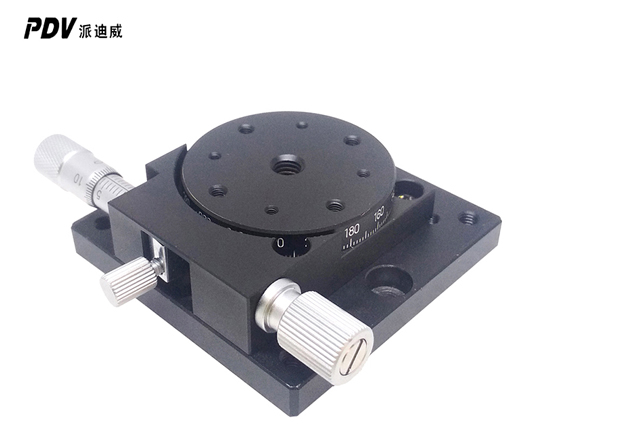

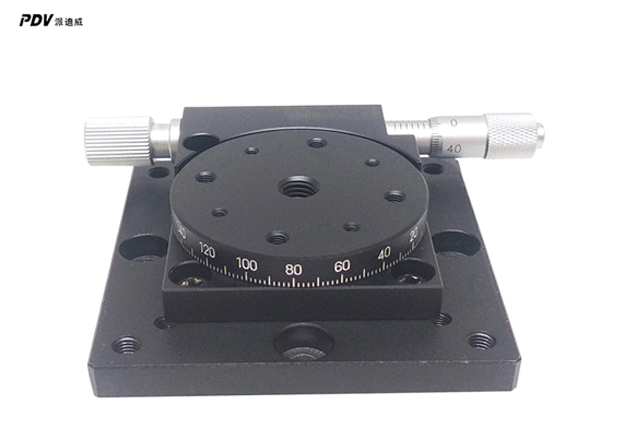

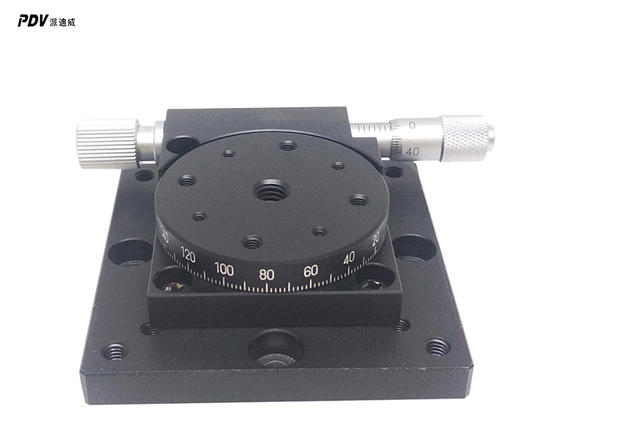

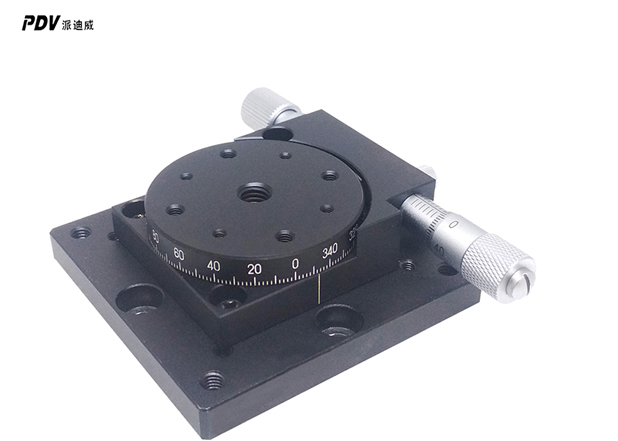

產品詳情圖：
PT-SD406MM/PT-SD406MUU
圓頭小螺栓 M3×6…3個
內六角螺栓 6-32UNC×1/4…3個（UU）
型號 | A(mm) | B | C | D(mm) | E(mm) | F | G(mm) | H(mm) |
PT-SD406M | 32 | M6 P1 | M3 | 30 | 20 | 4-M2 深2 | 3.5 | 6 |
PT-SD406MUU | 31. | 1/4-20UNC | 6-32UNC | 31.75 | ＼ | ＼ | 4 | 6．5 |
