PT-SD204 精密型手動旋轉臺 角度調整臺 旋轉位移臺 粗調360°

產品名稱: PT-SD204 精密型手動旋轉臺 角度調整臺 旋轉位移臺 粗調360°

立即咨詢 下一個產品下載文件

規格
優勢
運輸
服務
常見問題
注意事項

規格:

型號	PT-SD204
臺面直徑	φ73mm
驅動方式	微調螺紋副
調整范圍	粗調360° 細調±3°
刻劃	1°
讀數	5′
調整量	6″(參考)
承載	5kg
中心孔徑	M27X1,可裝φ25.4的鏡片
臺面端跳	60μ
偏心	30μ
臺面平行度	60μ
自重	0.35kg
材料	硬鋁
表面處理	陽極氧化發黑

產品詳情:

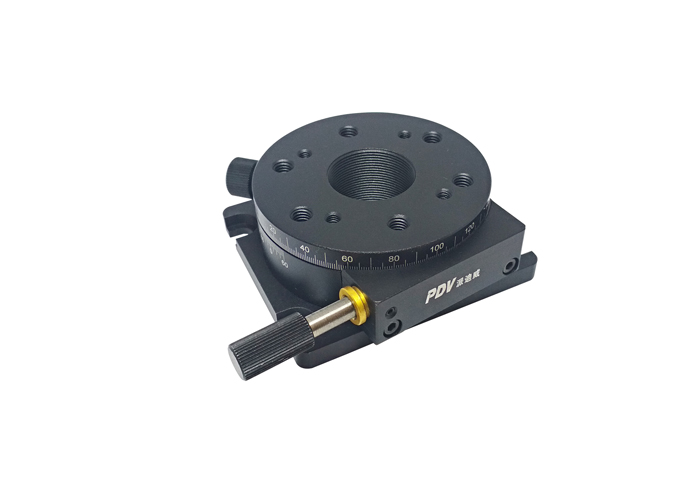

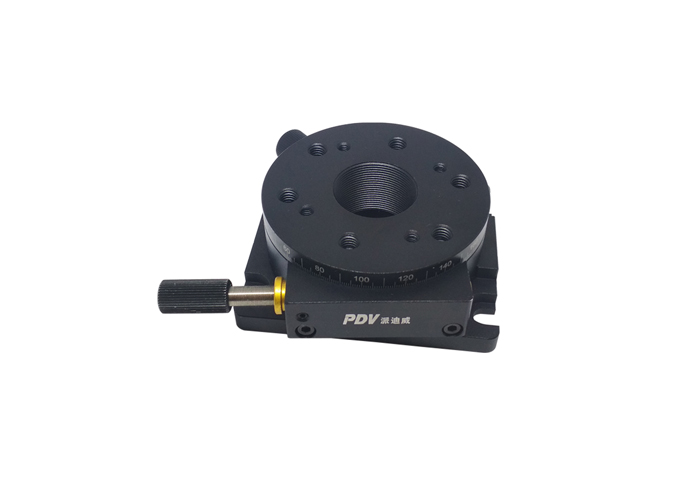

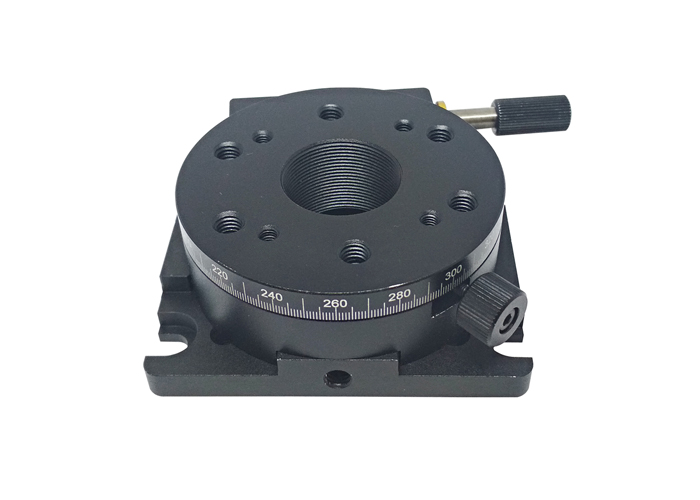

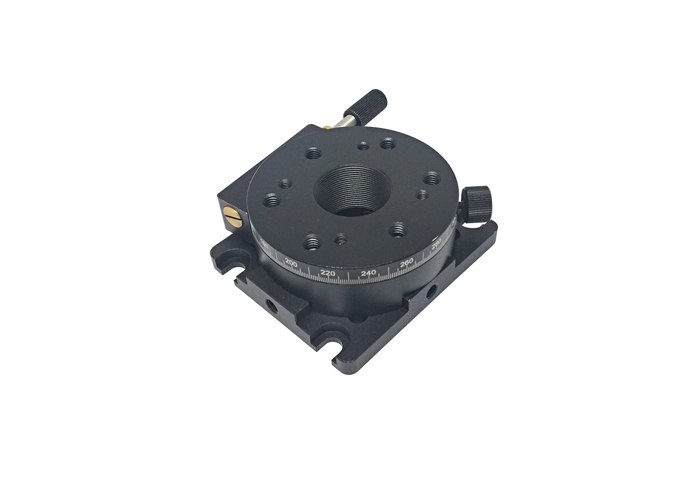

精密型手動旋轉臺：PT-SD204

產品特性：

※臺面可以360°旋轉粗調

※可以進行±3°的微細調整，微調采用細牙螺桿驅動，彈簧復位，分辨率高，無空回

※精密軸系設計，軸系間隙可調，穩定性好

※圓周360°刻劃，方便讀數

※中心孔徑，方便通光或安裝連接其它產品

※上下部均有標準孔距的連接孔，方便與其它位移臺連接，組

成多維移動臺

PT-SD204 精密型手動旋轉臺 角度調整臺 旋轉位移臺 粗調360°

服務:

常見問題:

注意事項:

我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
