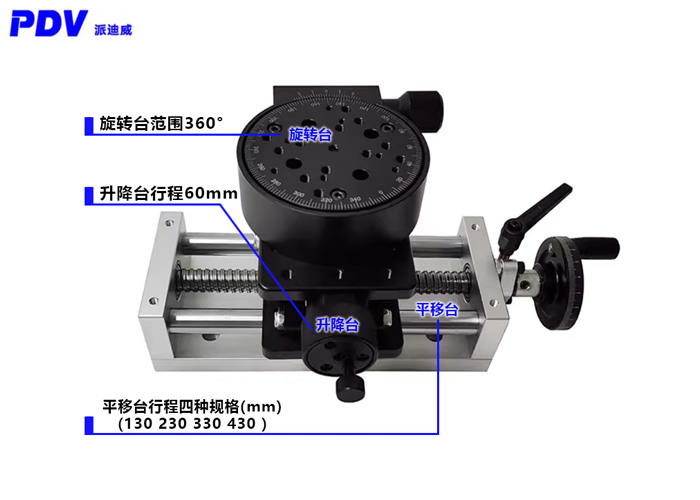

組合類型：
PT-LX100+PT-SD408+PT-SD203，PT-LX200+PT-SD408+PT-SD203，
PT-LX300+PT-SD408+PT-SD203，PT-LX400+PT-SD408+PT-SD203
精密型手動旋轉臺:PT-SD203
■特點：
■臺面可以360°旋轉調整
■臺面360°刻劃，方便讀數
■精密軸系設計，軸系間隙可調，穩定性好
■精加工蝸輪蝸桿傳動，減速比大，精度高，大承載
■消空回結構、蝸輪蝸桿充分嚙合，減小臺子運動空回
■上下部均有標準孔距的連接孔，方便與其它位移臺連接，組成多維移動臺
型號 | PT-SD203 |
臺面直徑 | φ100mm |
驅動方式 | 蝸輪蝸桿驅動 |
調整范圍 | 360° |
刻劃 | 2° |
讀數 | 12′ |
調整量 | 36″(參考) |
承載 | 15kg |
臺面端跳 | 30μ |
偏心 | 15μ |
臺面平行度 | 30μ |
自重 | 0.8kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化發黑 |
精密型手動升降臺：PT-SD408
■特點：
■用于大行程，不定量，載荷大的升降調整
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面
■配有鎖緊手輪，安全可靠
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 | PT-SD408 |
臺面尺寸 | 120 mm×80mm |
驅動方式 | 精研絲杠驅動 |
升降行程 | 60 mm |
調整量 | 5μ(參考) |
承載 | 20kg |
自重 | 1.15kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化黑 |
手動平移臺
★絲桿規格: 滾珠絲桿 1605
★導軌規格: 16mm
★導程：5MM
★鋁材厚度：15MM 型號：6061
★高精密性，重負載性；
★重復定位精度達±0.02mm
型號 | 行程 | 直線軸承 | 負重 |
PT-LX100 | 130行程 | LM16UU | 50KG |
PT -LX200 | 230行程 | LM16UU | 50KG |
PT-LX300 | 330行程 | LM16UU | 50KG |
| PT-LX400 | 430行程 | LM16UU | 50KG |

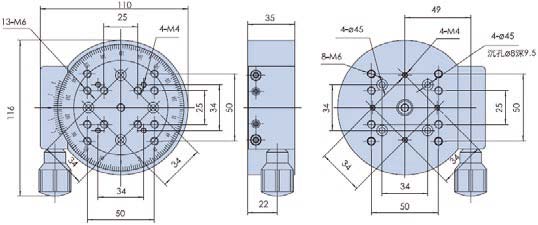

產品尺寸圖：
